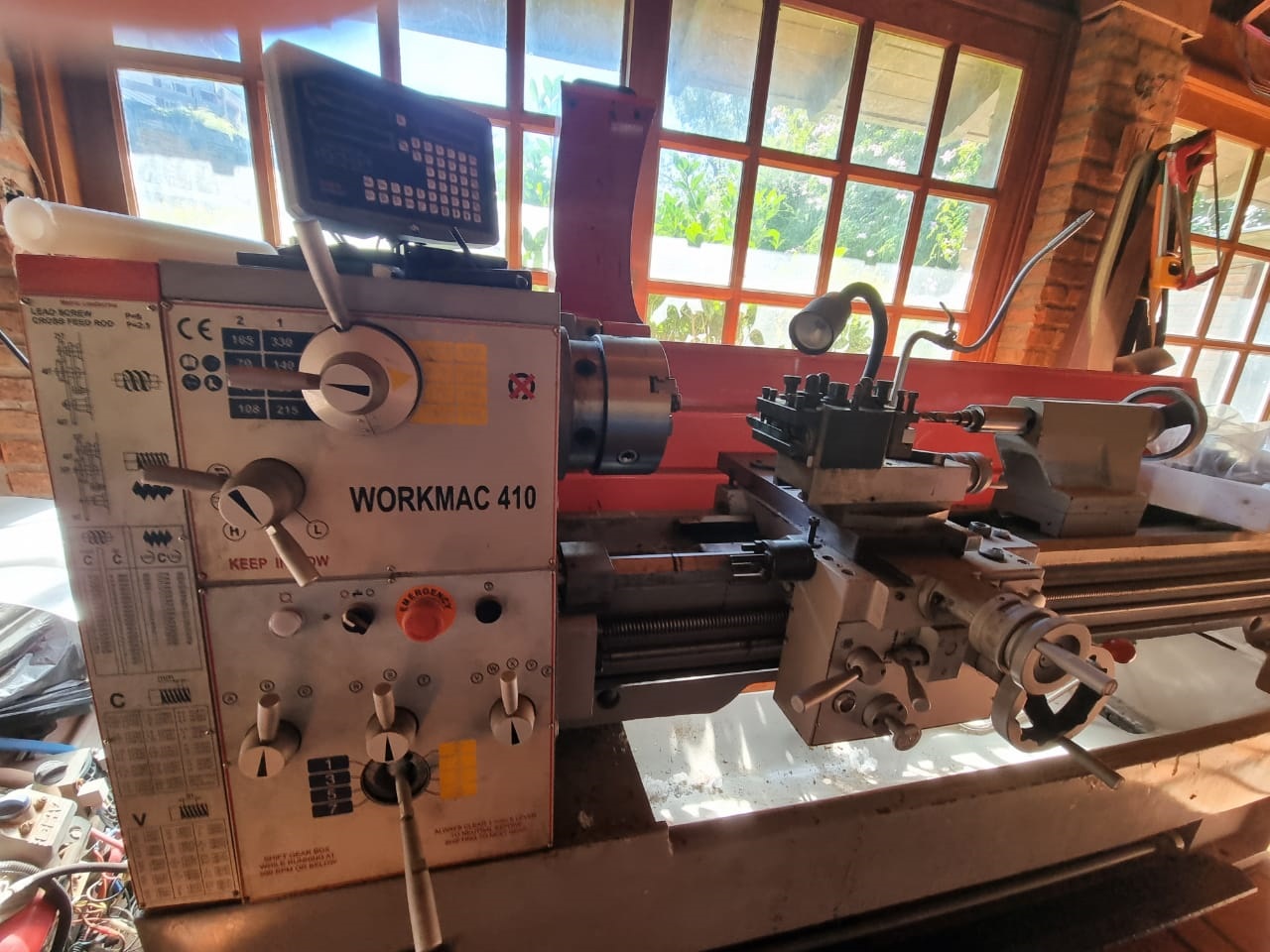

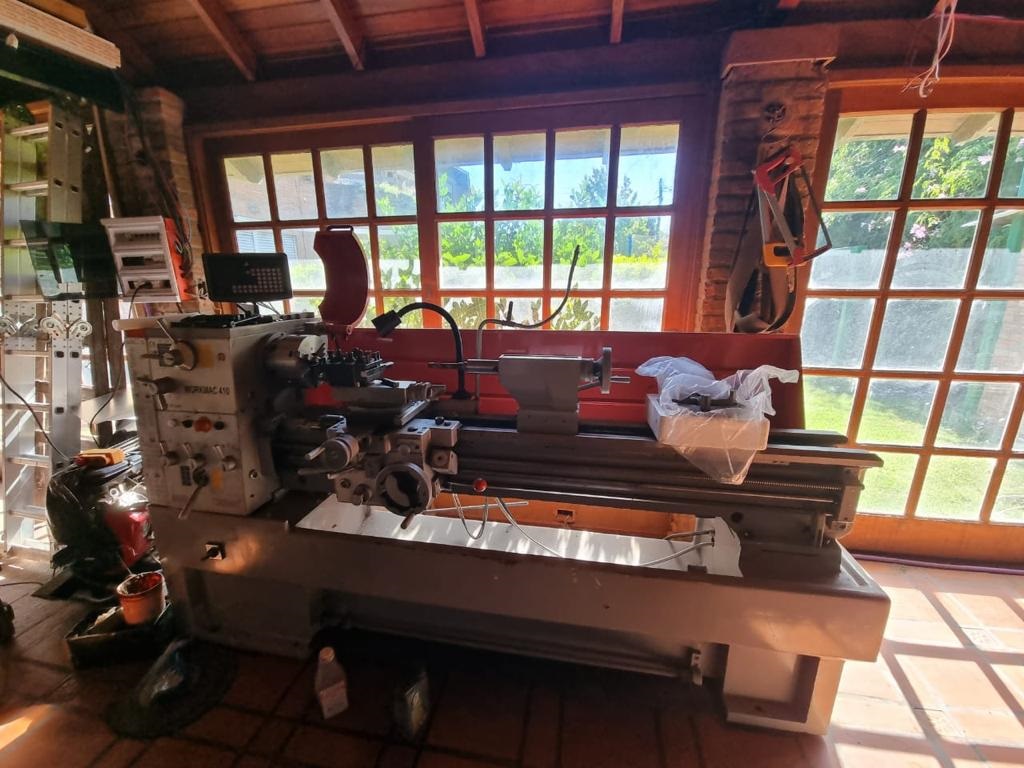

WORKMAC 410 x 1000 mm con reglas digitales

Pagina nueva 2

Diámetro de husillo 52mm. 2000 rpm

Bancada de torno en una sola pieza de fundicion

410mm de diámetro a tornear

1000mm enrte puntas

5,5hp de motor

CARACTERÍSTICAS

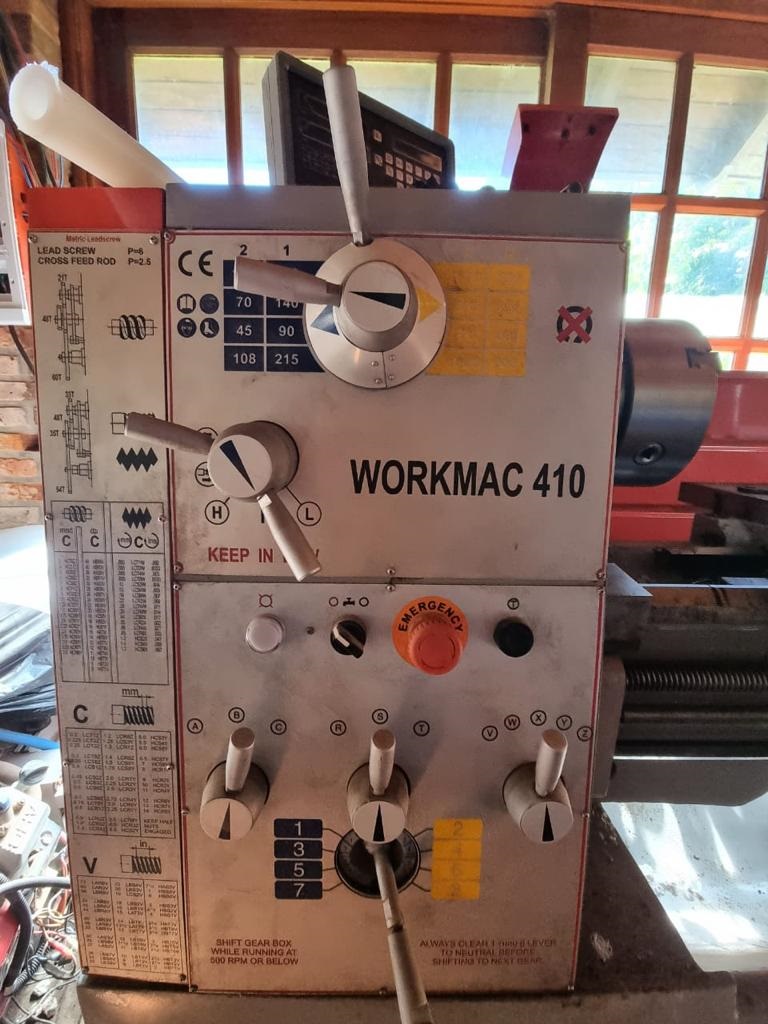

CABEZAL
Tipo de agarre
ISO 70221 No. 6 Camlock

Diámetro interior del husillo
52 mm (2 - 7 / 25")

Ahusamiento del diámetro interior del husillo
No. 6 Morse

Límites de velocidades para el husillo
12 a 25 – 2000 RPM

AVANCE Y ROSCA
Desplazamiento máximo del soporte combinado
120 mm (4 - 3 / 4")

Desplazamiento máximo del cursor transversal
230mm (9")

Avance del tornillo patrón
4T.P.I

Sección máxima de la herramienta
25 x 25mm (1 x 1")

Rango de avances longitudinales
40 pasos 0.032 - 0.889mm / rev. (0.0012" - 0.0252")

Rango de avances transversales
1 / 2 de avances longitudinales

Rango de roscas métricas
53 pasos 0.4 - 14mm

Rango de roscas de pulgadas
40 pasos 2 - 56T.P.I

Rango de avances diametrales
32 pasos 4 - 32D.P.

Rango de avances modulares
44 pasos 0.4 - 7M.P.

CONTRAPUNTA
Diámetro de la manga de la contrapunta
55mm (2 – 1 / 8")

Desplazamiento de la manga de la contrapunta
120mm (4 – 3 / 4")

Ahusado Morse de la manga de la contrapunta
No. 4 Morse

Ajuste transversal
±13mm (± 12")

MOTOR
Potencia del motor principal
5,5 HP

Potencia del enfriador de la bomba
0.1KW ( 1 / 8HP), 3PH

PESO Y DIMENSIONES
Dimensiones extremas (L x A x Al) mm
2200 x 880 x 1210

Tamaño de la empaquetadura (L x A x Al) mm
2240 x 1150 x 1620

Peso neto / Peso bruto
1700

Volteo sobre la bancada
410 mm (16" )

Volteo sobre el cursor transversal
240 mm(9 – 7 / 16)

Volteo en boca
595 mm (23 – 7 / 16")

Largo de la boca
155 (6 – 1 / 8")

Distancia entre centros
1000 mm

Ancho de la bancada
300 mm (11 – 13 / 16")

ACCESORIOS INCLUIDOS

PLATO PLANO

PLATO DE 3 MORDAZAS

PLATO DE 4 MORDAZAS

PUNTOS FIJOS

CAJA DE HERRAMIENTAS
